PLC Omron CP1H Là Gì? Cấu Tạo, Thông Số Và Cách Lập Trình

PLC Omron CP1H là bộ điều khiển có thể thực hiện lập trình, nhỏ gọn thường được sử dụng nhiều trong máy móc công nghiệp tự động hóa. Thiết bị được thiết kế với nhiều tính năng cho lên có thể ứng dụng vào nhiều mục đích khác nhau. Theo từng môi trường và mong muốn PLC có thể xử lý tín hiệu ở tần số cao, điều khiển động cơ servo, máy móc nhiều trục. Theo tài liệu của Omron, dòng CP1H hỗ trợ điều khiển vị trí lên đến 4 trục, còn phiên bản CP1H-XA có thêm ngõ vào và ngõ ra analog tích hợp.

Ưu Điểm Của PLC Omron CP1H

Một trong những điểm nổi bật phải nhắc đến đầu tiên đó là CP1H vô cùng nhỏ gọn, chi phí hợp lý nhưng cũng chứa gần như đấy đủ các chức năng.

• Có khả năng điều khiển cùng lúc nhiều động cơ servo
• Hỗ trợ module mở rộng, kết nối dễ dàng.
• Thiết kế với cổng USB có thể kết nối máy tính.
• Có đầy đủ tính năng để thực hiện truyền thông RS232/RS485

PLC Omron CP1H Dùng Phần Mềm Gì?

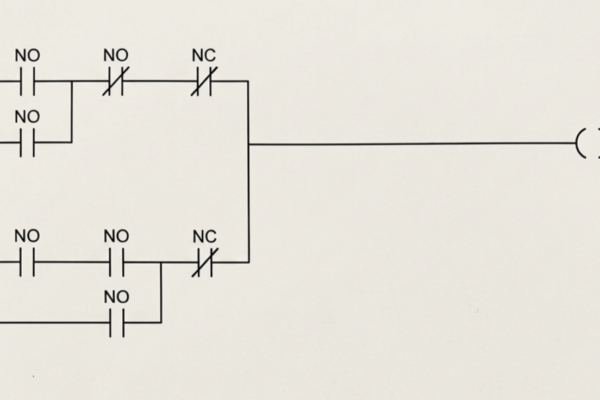

PLC Omron CP1H được lập trình bằng phần mềm cx-programmer, có thể tìm thấy nó trong bộ công cụ CX-One. Với phần mềm này người dùng có thể dễ dàng lập trình với ngôn ngữ ladder thông dụng. Khi được thiết kế với các thanh công cụ thân thiện, hình biểu tưởng bám sát theo ký hiệu trong thực tế. Ví dụ như thường mở, thường đóng hay cuộn dây cho dù người mới tiếp xúc cũng có thể dễ dàng nhận ra để sử dụng.

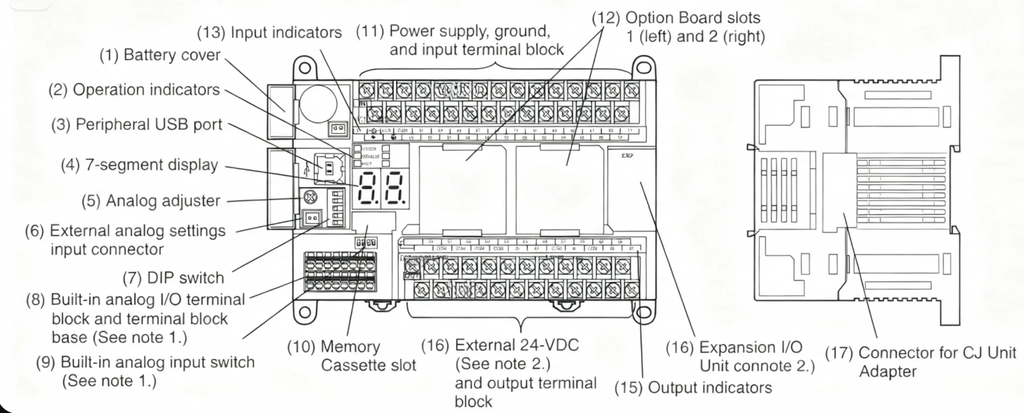

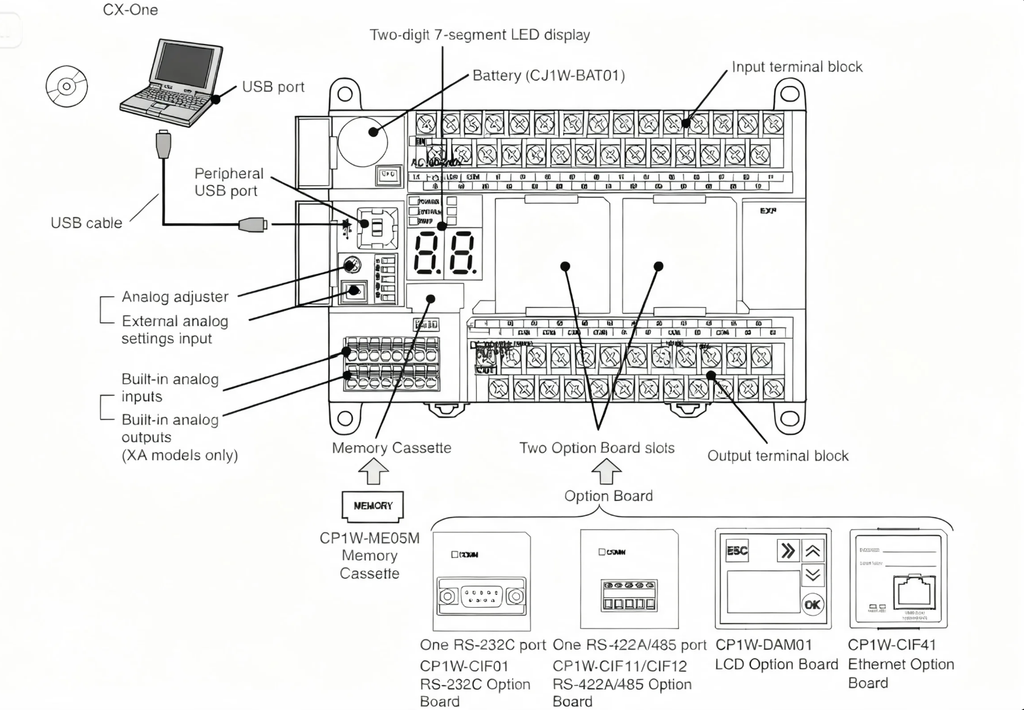

Cấu Tạo PLC Omron CP1H

Nói đến cấu tạo của PLC CP1H phải nhắc đến những khối chức năng sau:

• Khối trung tâm: Gồm bản mạch và CPU là nơi lưu trữ xử lý dữ liệu lập trình. Với 24 ngõ vào (Input) và 16 ngõ ra (Output) được tích hợp sẵn.

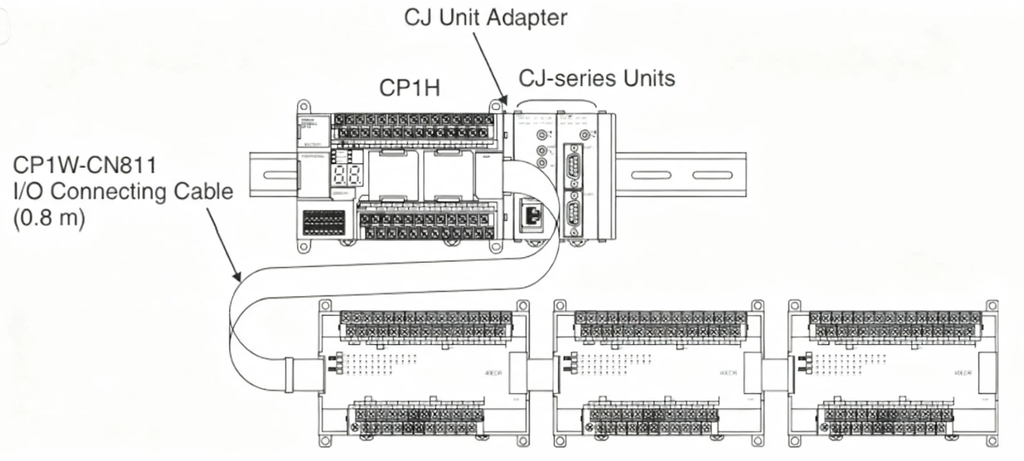

• Khối mở rộng: Để tăng số lượng các tín hiệu điều khiển. Bạn hoàn toàn có thể lắp thêm các module mở rộng với chân kết nối được đặt bên cạnh CPU. Tổng số mở rộng lên đến 320 điểm, có thể kể đến như CP1W-8ED, CP1W-40EDR,…
• Khối bo mạch: Nơi đặt các chân kết nối truyền thông RS232/ RS485 sử dụng để liên kết với các thiết bị khác. Ví dụ như PLC với PLC hay PLC với máy tính qua cổng COM.

Cách Lập Trình

Bước 1: Tạo Project và Cấu hình PLC

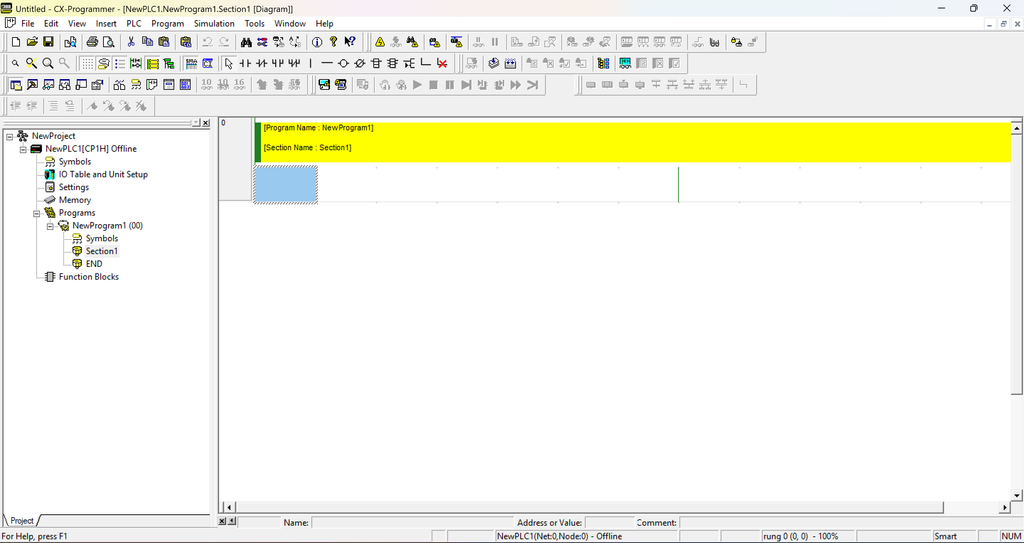

Kích đúp vào biểu tượng CX-Programmer để thực hiện mở chương trình:

1. Chọn File > New để tạo một Project mới.
2. Trong hộp thoại Device Type, chọn dòng sản phẩm là CP1H
3. Nhấn nút Settings… để chọn chính xác model CPU của bạn
4. Chọn kết nối với PLC: Thường là USB nếu bạn dùng cáp USB.

Bước 2: Viết Chương Trình Cơ Bản

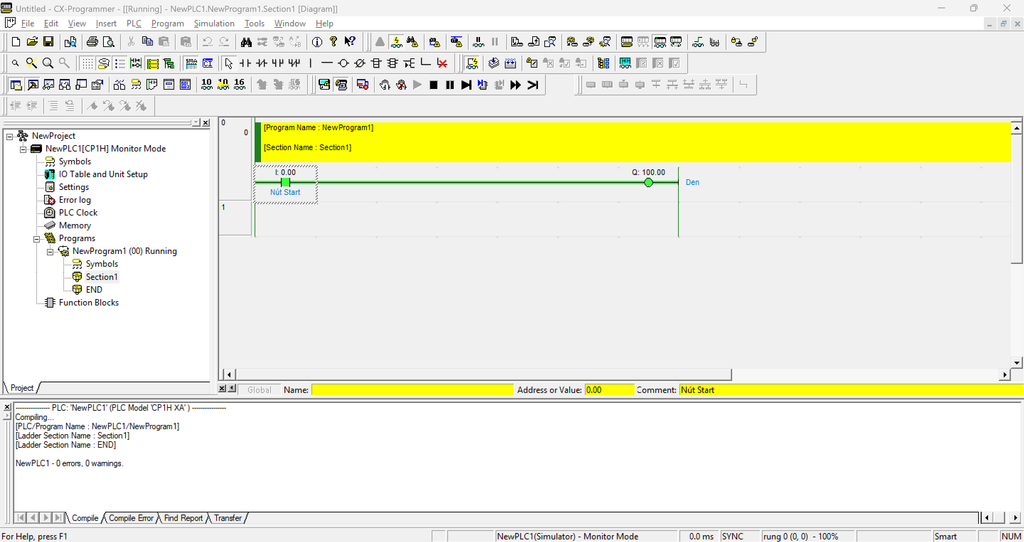

Viết chương trình nhấn nút để bật đèn.

1. Trong khung Project, nhấp đúp vào Section 1 (hoặc tạo mới) để mở cửa sổ soạn thảo Ladder.
2. Có thể chọn biểu tượng thường mở trên thanh công cụ hoặc viết LD và đặt địa chỉ là 0.00 được đấu với nút nhấn
3. Tiếp đến chèn thêm cuộn coil đặt là 100.00 nối với thiết bị đèn. Như vậy đã xong một chương trình cơ bản.

Bước 3: Biên Dịch, Tải Xuống Và Giám Sát

1. Biên dịch (Compile): Nhấn nút Compile (hoặc phím tắt Alt + F8) để kiểm tra lỗi cú pháp.
2. Kết nối (Connect): Nhấn nút Work Online để kết nối CX-Programmer với PLC CP1H của bạn.
3. Tải xuống (Download): Nhấn nút Transfer to PLC để nạp chương trình xuống PLC.
4. Chuyển sang chế độ Run: Chuyển PLC từ chế độ PROGRAM sang chế độ RUN hoặc MONITOR trên phần mềm.
5. Giám sát (Monitor): Nhấn nút Monitoring Mode (hoặc phím F2). Lúc này, bạn có thể thấy trạng thái của các tiếp điểm và cuộn dây thay đổi trực tiếp. Nhấn nút vật lý kết nối với đầu vào 0.00, đèn đầu ra 100.00 sẽ sáng.
