Trong hệ thống máy móc tự động công nghiệp hiện nay. Có một thiết bị không thể thiếu đó là cảm biến, được ví như tầm nhìn của hệ thống. Nó giúp nhận biết, tạo ra các điều kiện để điều khiển. Trong đó loại cảm biến 2 dây được sử dụng rộng rãi vì đấu nối đơn giản. Dưới đây là một số vấn đề cơ bản giúp người mới học có thể dễ dàng đấu nối cảm biến 2 dây vào PLC cũng như các khí cụ điện để thực hiện lập trình tạo ra nhưng chiếc máy tự động.
Sơ Bộ Về Cảm Biến 2 Dây

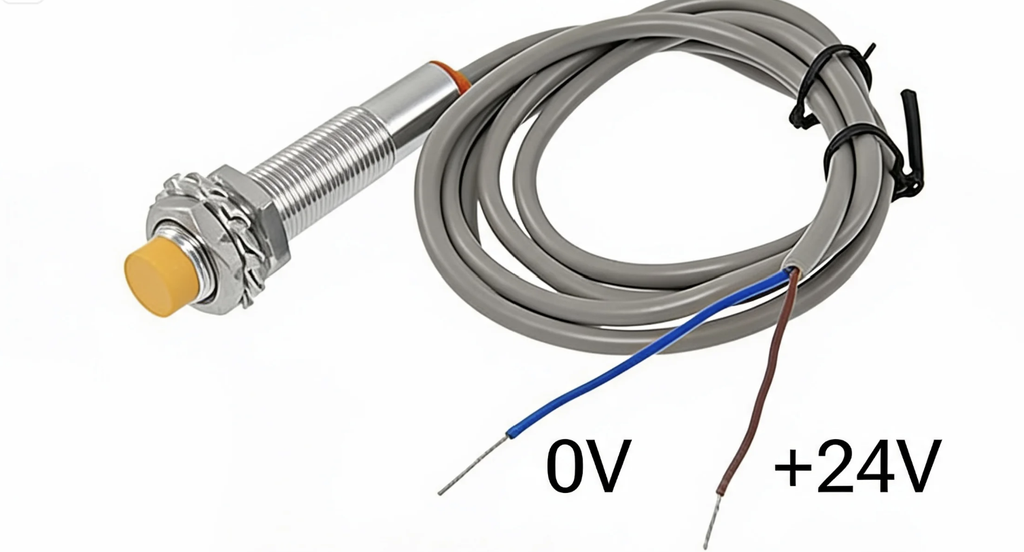

Cảm biến 2 dây có rất nhiều loại, thông dụng và thường gặp nhất có thể kể đến cảm biến tiệm cận hoặc xy lanh. Gồm có phần nhận tiến hiệu khi phát hiện vật nằm trong phạm vi và phần dây được chia thành 2 màu. Với màu xanh dương đấu với nguồn 0V, màu nâu đấu với +24V. Điểm đặc biệt của loại cảm biến này là không có dây tín hiệu riêng biệt. Thay vào đó, tín hiệu được truyền trực tiếp thông qua cặp dây nguồn. Khi cảm biến phát hiện vật thể trong phạm vi hoạt động, mạch bên trong sẽ đóng lại, cho phép dòng điện đi qua và cấp nguồn cho tải.
Nguyên Tắc Đấu Nối Cảm biến 2 Dây

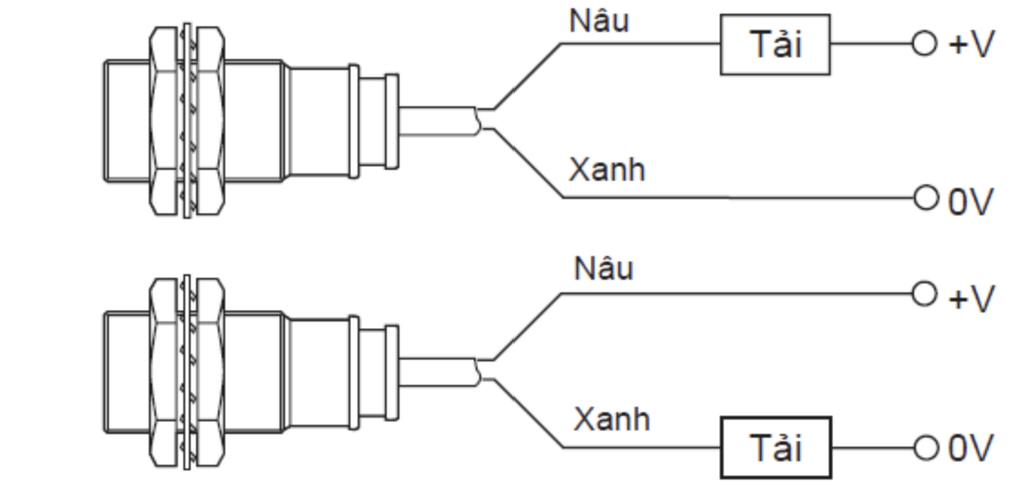

Nguyên tắc quan trọng nhất khi đấu nối cảm biến 2 dây là phải mắc nó nối tiếp với tải trong mạch. Và nhớ màu sắc của dây, xanh dương luôn luôn đấu với 0V và màu nâu đấu với +24V. Sơ đồ mạch cơ bản như sau: từ cực dương nguồn, dây dẫn đi đến dây nâu của cảm biến, dây xanh của cảm biến đi đến một đầu của tải, và đầu còn lại của tải được nối về cực âm nguồn. Khi cảm biến ở trạng thái OFF, mạch hở và không có dòng điện chạy qua tải. Khi cảm biến chuyển sang trạng thái ON, mạch kín và dòng điện bắt đầu chạy qua tải làm thiết bị này hoạt động.
Đấu Nối Với PLC Và Điểm Cần Lưu Ý

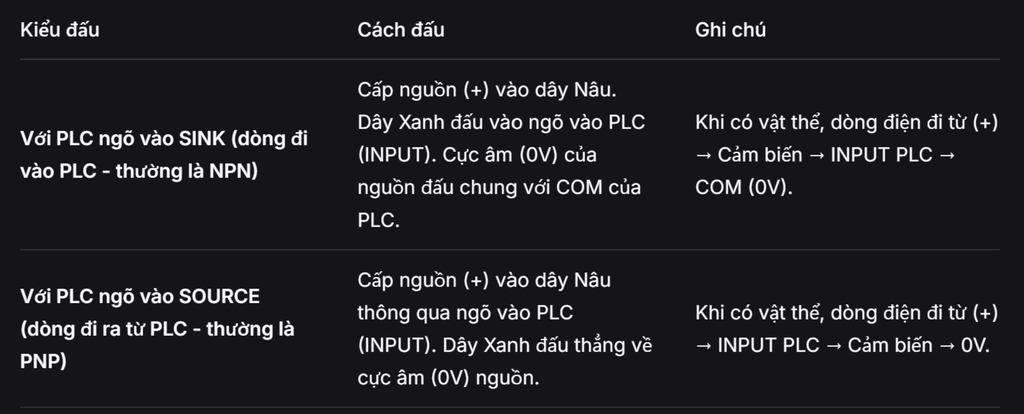

- Nếu chân COM input của PLC được đấu với âm 0V thì dây màu nâu của cảm biến sẽ được đấu trực tiếp vào nguồn +24V, còn dây màu xanh dương sẽ nối với chân input của PLC.
- Nếu chân COM input của PLC được đấu với dương 24V thì dây xanh dương sẽ phải đấu trực tiếp vào nguồn 0V, còn dây màu nâu sẽ nối với chân input của PLC. Lúc này khi cảm biến tác động ON mạch sẽ nối và kéo chân input của PLC về 0V và nhận được tín hiệu.
Lưu ý: Tùy vào chân COM của PLC được cấp nguồn mà sẽ có hai cách để đấu nối. Bạn cần nhớ với bất kì thiết bị điện nào đều cần được cấp nguồn dương và âm, cho lên nếu chân COM PLC đã có nguồn âm thì sẽ cần đấu thêm nguồn dương.
Một Số Điều Cần Lưu Ý
Phân cực nguồn: Tuyệt đối KHÔNG ĐẤU NGƯỢC dây Nâu và Xanh (trừ loại cảm biến AC có thể không phân cực). Đấu ngược có thể làm hỏng cảm biến ngay lập tức hoặc gây cháy.
Trước khi đấu bạn cần lắm rõ cấu trúc ngõ vào của PLC là những yếu tố then chốt để đảm bảo hệ thống hoạt động ổn định và tin cậy. Mặc dù cảm biến 2 dây có cấu tạo đơn giản, nhưng để khai thác hết tiềm năng của nó, người kỹ thuật viên cần nắm vững những kiến thức cơ bản.
